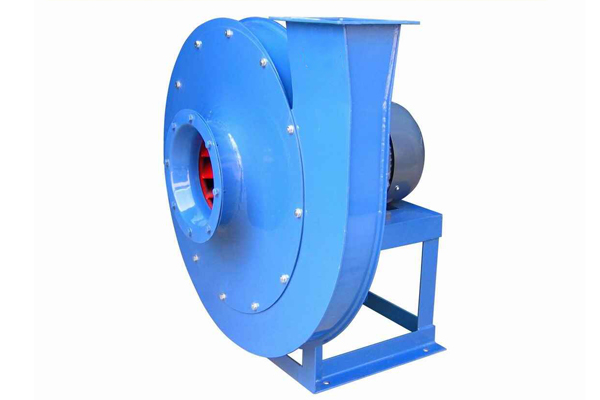

9-19(9-26)高压离心通风机

结构型式

        9-19、9-26型高压离心通风机为单吸入式,有No.4、4. 5、5、5. 6、6. 3、7. 1、8、9、10、11. 2、12. 5、14、16共13个机号。

通风机可制成右旋和左旋两种型式。从电动机一端正视,如叶轮顺时针旋转称右旋风机,以“右”表示,逆时针旋转称左旋风机,以“左”表示。

风机的出口位置以机壳的出口角度表示。“左”、“右”均可制成0°、45”,90°、135°、180225*共6种角度。

风机的传动方式为A式(No.4~6. 3)和D式(No.7. 1~16)两种。

结构特点

         No.4~6. 3主要由叶轮、机壳、进风口、支架等组成;No.7. 1~16主要由叶轮、机壳、进风口、传动组等组成。

1) 叶轮 9-19型风机叶片为12片,9-26型风机叶片为16片。均属前向弯曲叶型。叶轮扩压器外缘最高圆周速度不超过140m/s,叶轮成型后经静、动平衡校正,故运转平稳。

2) 机壳 用普通钢板焊接成蜗形壳整体。

3) 进风口做成收敛式流线型的整体结构,用螺栓固定在前盖板组上。

4)传动组由主轴、轴承管、联轴器等组成。主轴由优质钢制成。轴质箱整体结构,呆用球轴承,用轴承润滑脂润滑。



用途

         9-19、9-26型离心通风机,一般用于锻冶炉及高压强制通风,并可广泛用于输送物料、输送空气于无腐蚀性不自燃、不含粘性物质之气体。介质温度一般不超过50℃(最高不超过80℃),介质中所含尘土及硬质颗粒不大于150mg/㎡。
