XQI型、XQII型斜槽高压离心通风机

简介

        XQ I型、XQ II型高压离心通风机是专为水泥窑系统设计的斜槽风机。该离心通风机还可作为各种铁炉、熔炉、锻冶炉的鼓风用,离心式风机也适用于输送空气及无腐蚀性,不自燃,不含有粘性物质的气体。输送介质温度不超过80℃,介质中所含的尘土及硬质颗粒不大150mg/m3。

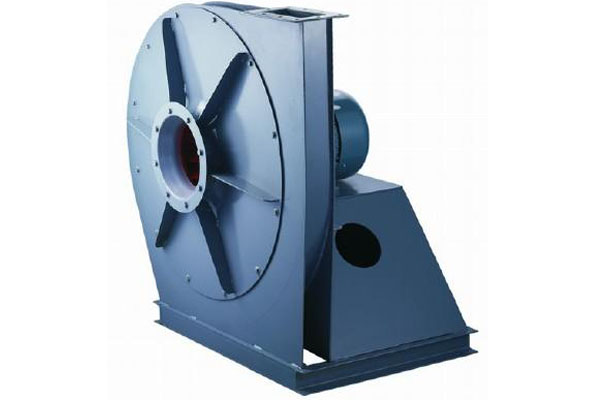

斜槽高压离心通风机

参数

XQ I型、XQ II型斜槽高压离心通风机 主要参数 Main Parameter

型号
Type
机号
MachiRe
(No.)
转速
Rotation speed
(r/min)
流量
VoIume Flow
(m3/h)
全压
TotaI Pressure
(Pa)
    电动机Motor
型号
Type
功率
Power(Kw)
XQ4.8A28402325028Y801-20.75
3255269Y802-21.1
4185422Y90S-21.5
5115466Y90S-21.5
6045419Y90L-22.2
6975226Y90L-22.2
7905082Y100L-23.0
8834828Y100L-23.0
XQ I5.4A28403306363Y90S-22.5
4636669Y90L-22.2
5956862Y90L-22.2
727.56918Y100L-23
8606858 Y100L-23
9926690Y112M-24
11256422Y112M-24
12576110Y123S1-25.5
XQ ll4.7A28405855187Y90S-21.5
7475287Y90L-22.2
9085416Y90L-22.2
10695469Y100L-23.0
12315416Y100L-23.0
13925351Y112M-24.0
15515187Y112M-24.0

结构特点

        XQⅠ型、XQⅡ型离心式风机主要由机壳组、叶轮组、进风口组、前盖板组、机座、电动机等零部件组成。

1、机壳组:用普通碳素结构钢焊接成蜗形壳体。

2、叶轮组:高压离心通风机叶片为前向弯曲叶型,叶轮成型后经静、动平衡校正,因此运转平稳。

3、进风口:高压离心通风机用普通碳素结构钢制作成收敛式流线型整体结构,流动性能好。
