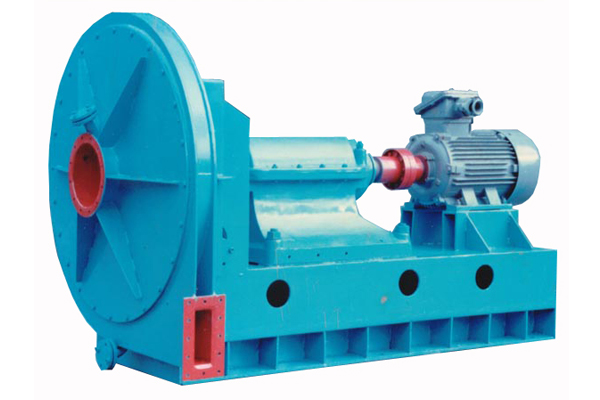

8-09、9-12型高压离心通风机

型式

1、8-09、9-12型高压离心通风机9风机为单吸人,机号有No.6. 8A,7. 1D,8D、8. 5D、9D共5种,9-12风机为单吸人,机号有No.6. 8A、7. 1A、7. 7A、8D、9D共5个机号。

2、8-09、9-12型风机均可制成顺时针旋转或逆时针旋转两种型式,从电动机一端正视,如叶轮按顺时针方向旋转,称顺时针旋转风机,以“顺”表示;按逆时针方向旋转,称逆时针旋转风机,以“逆”表示。

3、风机的出口位置以机壳的出口角度表示,“顺”、“逆”风机均可制成0°、90°、180°三种角度。


结构

        8-09、9-12高压离心通风机主要由叶轮、机壳、进风口、传动组、密封件、机座等组成,对于8-09机号采用局部组装结构,其他机号采用整体结构。

  1、叶轮:叶轮按新的高效前向风机理论设计,叶轮成形后,经静、动平衡校正,因此运转平稳。

  2、机壳:用普通钢板焊接成蜗形壳整体。

  3、进风口:做成收敛式流线型的整体结构,用螺栓与前盖板组固定。

  4、传动组: 由主轴、轴承箱、联轴器等组成。主轴由优质钢制成。对于8-09型No.7. 1D、No.8D采用滚动轴承润滑脂润滑,对于8-09型No.8. 5、9采用滚动轴承润滑油润滑。


用途

  8-09、9-12型高压离心通风机是与熔化率为1、2、3、5、7t/h化铁炉配套的专用风机,也可作为各种熔炉、锻冶炉鼓风和输送无腐蚀性、不自燃、不含粘性物质之气体,其它性能相近者亦可选用,但输送介质的温度不得超过80℃,介质中所含尘土及硬质颗粒物不大于150mg/m3。

        8-09、9-12型化铁炉专用高压离心风机,适合于1L/h、2L/h、3L/h、5L/h、7L/h熔化率的化铁炉鼓风性能要求。该风机还可作为各种熔炉、锻冶炉的鼓风用,也适用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体,输送介质的温度不超过80℃,介质中所含的尘土及硬质细颗粒不大于150mg/m3。
