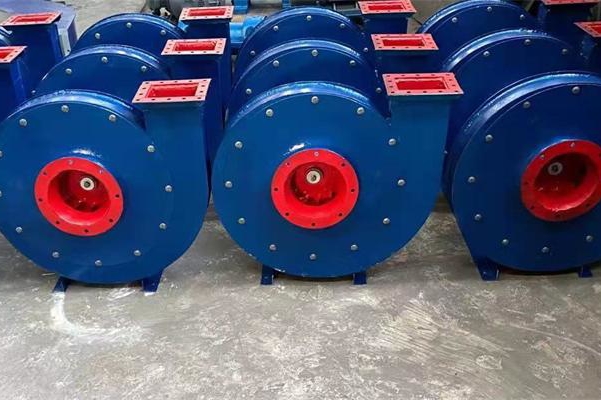

T4-72型离心通风机

形式

T4-72型离心通风机可制成右旋转和左旋转两种形式。从电动机一端正视,叶轮顺时针旋转,称为右旋风机,以“右”表示;按逆时针旋转,称为左旋风机,以“左”表示。

风机的出口位置,以机壳的出风口角度表示。T4-72型风机No.3~6在出厂时均做成一种形式。No.3~6出风口位置调整范围为0°~225°,间隔是45°,传动方式为A式传动;No.7~12的出风口位置制成固定的三种:0°、90°、180°,不能调整;No.7~12的传动方式为C式传动。

结构特征

T4-72型离心通风机中的No.3~6风机主要由叶轮、机壳、进风口等部分配直联电动机而组成;No.7~12除具有上述部分外,还有传动部分等。

1) 叶轮由10个后倾的圆弧薄板型叶片,曲线型前盘和平板后盘组成,均用钢板制造,并经静、动平衡校正,空气性能良好,高效率低噪声,运转平稳。

2) 机壳做成两种不同形式。No.32机売作成整体不能拆开;No.14~20的机壳制成商开式,沿中分水平面分为两半,由螺栓联接。

3) 进风口制成整体,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。4)传动部分由主轴、轴承箱、滚动轴承、带轮组成。





参数

机 号
转 速
r/min
全 压
Pa
流量
m3/h
    电机
型号功率KW
329001142-7161588-3049Y90S-21.5
1450285-179794-1524Y80S-40.75
3.529001556-9762522-4841Y100L-23
1450388-2431261-2421Y90S-41.1
429002036-12753764-7226
Y132S1-2
5.5
1450506-3181882-3613Y90S-41.1
4.529002582-16165360-10288Y132S2-27.5
1450641-4022680-5144Y90S-41.1
529003195-19987352-14113Y160M1-2/ M2-211/15
1450792-4973676-7057Y100L1-42.2
614501142-7166352-12194Y112M-44
960499-3134206-8073

Y100L-6

1.5

应用

     1、T4-72型离心通风机作一般通风换气用。作为一般工厂及大建筑物的室内通风换气,既可用作输入气体,也可用作输出气体。

  2、输送的气体应为空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。

  3、气体内不许有粘性物质,所含的尘土及硬质颗粒物不大于150mg/m3.

  4、气体的温度不得超过80℃。
