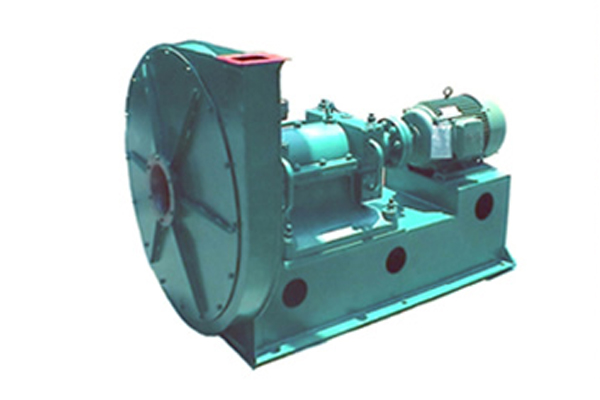

YX9-35锅炉引风机

结 构

        YX9-35锅炉引风机主要由机壳、叶轮、进风口、前盖板、传动组（其中№6.3C以下有支架，以上有调节门）等组成。

　　1、引风机叶轮有16片前向弯曲叶片，叶轮系用16Mn 组成，叶轮成型后经动平衡校正，因此，进转平稳可靠，有较高的强度和耐磨性，使用寿命长。　
　　2、引风机采用普通钢板焊接而成的蜗形整体作为机壳。　

　　3、进风口制成收敛式流体形整体结构，与前盖板组螺栓固定在机壳入口侧板上。　

　　4、调节门用普通钢板制成，叶片为花辨形的调节门，是用来调节风机风量大小的装置，调节范围由90°（全闭）到0°（全开）。　

　　5、№6.3C引风机支架由型钢焊接而成。　

　　6、传动组由主轴、轴承箱等组成，主轴由优质钢制成，№6.3C以上轴承(采用风叶次冷却,№6.3C以上轴承箱体内装胃紫铜冷却管,冷却润滑油用水量一般按0.5～1m3/h 考虑,轴承箱上装有温度计和油位指示器,油量按油标志而定。

 形式

        1) 本风机制成单吸入，机号：No.4. 5C、6. 3C、8C D三种，配1t/h、2t/h、4t/h锅炉。

        2)引风机可制成顺时针旋转和逆时针旋转两种形式。从传动组一端正视风机，视其叶轮的旋转方向，分别以“逆”和“顺”表示。

        3)风机的出风口位置以机壳的出风口角度表示“逆”“顺”均可制成0°、90°、180°三种角度。

性能与选择

        1)设计和使用单位根据所用之流量和全压在性能与选用件表中选用风机的机号、具体性能及配用电动机。

        2)风机出厂检验性能是在所需要流量时全压值的偏差不超过设计全压值的±5%。

        3)在性能与选用件表中，气体温度t=200℃、大气压力pa=101325Pa,气体密度p=0. 745kg/m3时烟气介质计算，而性能系指未带调节门时的风机性能。

        4)如风机使用条件与第3)项不符时性能应按相关公式进行换算。

用途

        YX9-35型5C、6. 3C、8C、8D是为适应1t/h、2t/h、4t/h锅炉配套而研制的。其性能完全满足锅炉配套的需要。尤其突出的是，工况运行噪声仅 76dB(A),低于环保限值9dB.解决了锅炉引风机存在的噪声高、性能不足的突出矛盾，成为当前锅炉配套的理想产品。
