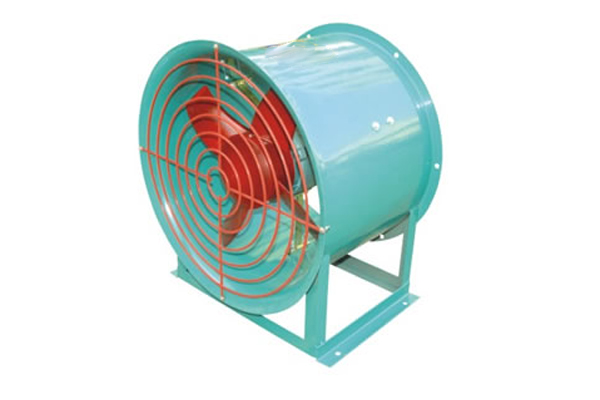

T35-11系列轴流风机

简介

  T35-11系列轴流风机是在30-11的基础上改进设计的新型风机,是风机行业根据节能要求,代替03-11的一款轴流风机。T35-11轴流风机主要由叶轮、机壳、集流器及电机等部件组成,叶轮与电机直联,电动机采用三相380伏电源,按照叶轮直径不同分为十三个机号,叶片均为四片,叶片安装角度有15°、20°、25°、30°、35°五种,风量828-67920m3/h,全压38-474Pa。

        钢制风机可输送非易燃性、无腐蚀性、无显著粉兰、颗粒物小于200mg/m3,温度不超过60℃的气体。FT35-11轴流风机配件全部采用玻璃钢材料。抗腐蚀、耐酸碱、阻燃、重量轻、强度高。可输送有腐蚀性、无显著粉尘、颗粒物小于200mg/m3,温度不超过60℃的气体。主要用于化工、试验室、地下室等地的湿度较大的空间的通风换气。

        防爆轴流风机(BT35-11)也是T35-11的派生产品,用于输送易燃易爆的场所,叶轮用铝合金加工而成,以防在运转中引起火花,电机配用隔爆型电机。通过T35-11型轴流通风机的气体应无腐蚀性及显著粉尘,其温度不得超过40℃。

结构组成

  T35-11系列轴流风机主要由叶轮、机壳、集风器等三部分组成。叶轮部 由叶片和轮毂组成,均采用薄钢板制成,且按选定的安装角焊于轮毂上。

        机壳部分由风筒、支架组成,均采用薄钢板及型材制成,风筒为圆筒型与叶轮之间有一定间隙(BT35风机风筒内圆铆接铝衬用以防爆)。集风器部 、由集风器法兰、集风器组成。集风器为圆弧流线型,可减少气流入口的损失,集风器部由薄钢板制成。

轴流通风机

特点

1、结构更合理:轮毂圆筒形,减少流动损失,叶片根部强度高;

2、性能有较大的提高;全压效率为89.5%,噪声(比A声级)降低3.6dB(A)。

3、节能、耗电低、结构紧凑,运转平稳,振动小。

应用

        T35-11型轴流通风机的主要目的是替代30K4型,30K4是20世纪50年代引进的前苏联产品和国外同类产品进行了分析对比,通过模型试验研究,确定了风机翼型,采用了圆筒型轮毂结构,电动机进行了改型设计,结构上减少了流动损失,因而使风机效率出口按圆面积计算提高到77%,按出口环面积计算提高到89. 5%,噪声比A声级降低了3. 6dB,又增强了叶根处的强度,避免了叶片断裂现象。

        T35-11系列轴流风机适用于输送非易燃无腐蚀无显著粉尘的气体,环境温度不得超过60℃。T35-11系列轴流风机广泛应用于一般工矿企业、仓库、宾馆、体育场馆、商场、写字楼、办公楼、住宅楼等建筑的通风换气及加强暖气散热等,也可有较长的排气管道内间隔串联安装,以提高管道中的压力,卸下机壳还可做自由风扇用。
