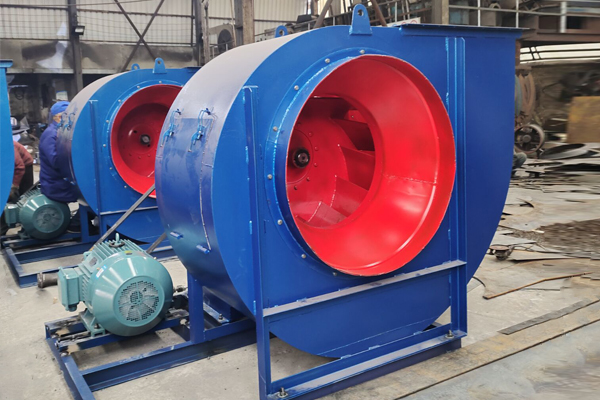

9-28型高压离心通风机

型 式:

        9-28 风机的流量范围为2. 2x10³~6x10⁵m³/h(双吸)2200~3x10⁵m³/h(单吸)压力范围 3430~19700pa。

1) 该9-28型离心通风机为单吸入和双吸人两种。机号有No.4、4. 5、5、5. 6、6. 3、7. 1、8、9、10、11. 2、12. 5、14、16、17、18、20、21、22、23、24,共20个机号组成。

2) 该风机又可制成右旋转或左旋转两种型式:从电动机一端正视,如叶轮按顺时针方向旋转称顺转风机,以“顺”表示;按逆时针方向旋转,称逆转风机,以“逆”表示。

3)风机的出口位置以机壳的出口角度表示,“顺”、“逆”均可制成0°,45°,90°,135°,180,225°,共6种角度。

4)风机的传动方式为A式(机号4-6. 3)、D式(机号7. 1-16)和F式3种。


结构特点 :

        离心通风机中No.4~6. 3主要由叶轮、机壳、进风口、支架等组成。风机中No7. 1~24主要由叶轮、机壳、进风口,传动组等组成。F式传动主要由叶轮、机壳、进风口,这气箱,传动组等组成,风机根据用户所需,亦可带调节门。

1)9-28 I型风机的叶轮上有长叶片16片,短叶片16片,叶轮成型后经静、动平衡校正,运转平稳可靠。

2)机壳用普通钢板焊接成蜗形壳整体。用于高温风机可根据温度情况选择耐热材料,机壳亦可制成分体。

3)进风口做成收敛式流线形的整体结构,用螺栓与前盖板组固定。

4)动传组由主轴、轴承箱、联轴器等组成。主轴根据用途不同,可用优质钢或耐热钢制成,采用球轴承或滑动轴承。球轴承用轴承润滑脂润滑,滑动轴承用稀油润滑。

技术参数:

机 号
转 速
r/min
风 压
Pa
风 量
m3/h
风口方向    电机传动方式重 量
kg
长×宽×高
型号功率
4290038932198左右0°~225间隔45°Y112M-24
38842473
38352748
37763022Y132SI-25.5
37073297
36293572
35403847Y132S2-27.5
34524122
4.5290049333130Y132S2-27.5
46233521
48543912
47764303
46984695Y160M1-211
45995086
44825477
43745868
5290060904293Y160M2-215
60714830
60025367
58945903



机 号
转 速
r/min
风 压
Pa
风 量
m3/h
风口方向    电机传动方式重 量
kg
长×宽×高
型号功率
5290057966440左右0°~225间隔45°Y112M-215
56786977Y132SI-218.5
55317513
53948085
5.6290076406032Y180M-222
76206786
75227540
73948294Y200L1-230
72777048
71207802Y200L2-237
694310555
676711309
6.3290096708588Y225M-245
96109662
952310735
935611809Y250M-255
920912882
900313956
878715029Y280S-275
857116103



机 号
转 速
r/min
风 压
Pa
风 量
m3/h
风口方向    电机传动方式重 量
kg
长×宽×高
型号功率
7.129001227812293左右0°~225间隔45°Y160M2-215
1224913829
1209215366
1188616903
1169018439Y315S-2110
1144519976
1116021512
1088623049
829001558317585Y315M1-2132
1555419783
1535821981
1509324180
1484826378
1452428576Y315L2-2200
1417130774
1381832972
145038938793Y180M-418.5
38849892
383510991
377612090Y200L-430



机 号
转 速
r/min
风 压
Pa
风 量
m3/h
风口方向    电机传动方式重 量
kg
长×宽×高
型号功率
81450370713189左右0°~225间隔45°Y200L-430
362914288
354015387
345216486
91450493312519Y200L-430
492314084
485415649
477617214
469818779Y220M-445
459920344
448221908
437423473
101450609017173Y250M-455
607119320
600221466
589423613
579625759Y280S-475
567827906
553130053
539432199



机 号
转 速
r/min
风 压
Pa
风 量
m3/h
风口方向    电机传动方式重 量
kg
长×宽×高
型号功率
11.21450764024127左右0°~225间隔45°Y315S-4110
762027143
652230158
739433174
727736190Y315M1-4132
721039206
694342222
676745238
960334415974Y225M-630
334417970
329519967
324621964
318723960Y250M-637
311925957
304027954
297229950
12.51450951333541Y315M2-4160
949337734
937541926
920946119



机 号
转 速
r/min
风 压
Pa
风 量
m3/h
风口方向    电机传动方式重 量
kg
长×宽×高
型号功率
12.51450906250311左右0°~225间隔45°Y355M2-4250
886654504
865058697
843462889
416822206Y280S-645
415824982
410927758
404030534
397233310Y315S-675
388436085
379538861
369741637
1193547123Y355M2-4250
1190653013
1175958903
1155364794
1136670684
1112176574
1084782465
1058288355



机 号
转 速
r/min
风 压
Pa
风 量
m3/h
风口方向    电机传动方式重 量
kg
长×宽×高
型号功率
16960650269855左右0°~225间隔45°Y355M2-4250
626575677
620881498
606187319
1714501759484371
1755594917
17339105463
17035116010
16760126556
16397137103
15995147649
15593158195
960770855859
769862842
760069824
746376807
724583789
718990771
701297754
6835104736



机 号
转 速
r/min
风 压
Pa
风 量
m3/h
风口方向    电机传动方式重 量
kg
长×宽×高
型号功率
18145019732100153左右0°~225间隔45°
19683112672
19437125191
19104137710
18796150229
18378162748
17937175267YL116/63-41600
17486187786
960865066308
863074597
852282885
837591174
823899462
8061107751
7856116039
7669124328
20 1035990957
10329102327
10192113697
10025125067



机 号
转 速
r/min
风 压
Pa
风 量
m3/h
风口方向    电机传动方式重 量
kg
长×宽×高
型号功率
209609859136536左右0°~225间隔45°
9643147806
9417159176Y315S-675
9182170545
730598569166Y355L1-6220
597577811
589986457
579595103Y355L2-6250
5699103748Y450-8315
5585112394
5442121040
5309129685
2196011418105295Y500-6710
11309118457
11247131618Y560-61120
11057114780
10876157942
10638171104
10381184266
10142197428



机 号
转 速
r/min
风 压
Pa
风 量
m3/h
风口方向    电机传动方式重 量
kg
长×宽×高
型号功率
21730660380068左右0°~225间隔45°Y355L2-6250
658490076
6508100085Y200M-637
6394110093
6289120102Y280S-645
6156130110
6004140119
5852150127
2532121064
12503136197
12951151331
12132166464Y315M2-6110
11932181597
11675196730Y315M3-6132
11390211863
11104226996
725092059Y450-8400
7231103567
7136115074Y500-8500
7013126582





机 号
转 速
r/min
风 压
Pa
风 量
m3/h
风口方向    电机传动方式重 量
kg
长×宽×高
型号功率
227306898138089左右0°~225间隔45°
6756149597
6584161104
6423172611
2396013702138335YL113/59-61250
13664155627
13493172919
13264190211
13046207502
12760224794
12456242086YL118/71-61600
12142259378
7307917105192
7907118341
7802131490
7669144639
7545157788
7384170937
7203184086
7022197235



机 号
转 速
r/min
风 压
Pa
风 量
m3/h
风口方向    电机传动方式重 量
kg
长×宽×高
型号功率
2496014920157175左右0°~225间隔45°
14882176821
14692196468
14444216115
14206235762
13902255409
13559275055
13217294702
7308621119518
8602134458
8497149398
8354164337
8212179277
8040194217
7840209157
7641224097
590507191685
5062103146
5005114606
4910126067




用 途:

        9-28I型风机一般用于锻冶炉及高压强制通风,并广泛用于物料输送,可适用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体。输送介质的温度,一般不超过80℃,介质中所含的尘土及硬质细颗粒不大于150mg/m³.该风机还可用作水泥窑外分解工艺(机号16以上),钢冶炼等特殊场合使用的高温风机(改用耐热,高强度材料)。

        9-28型高压离心通风机的能量范围是:单吸——2200m3/h,双吸——60万m3/h,压力范围是:3430~19700Pa。

应用条件:

1、被输送介质的温度不高于180℃。
2、介质中含尘土量及硬质颗粒不高于150㎎/m3.
3、被输送气体中不含粘性物质。
4、被输送气体不得有易爆、易燃和腐蚀的气体。

        注:钢冶炼等特殊场合使用的高温风可须改用耐热、高强度材料。
