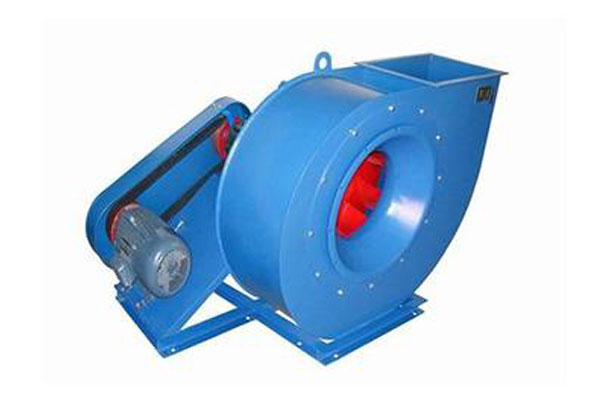

4-68型离心通风机

4-68型离心风机的结构特征:


        机号为No2. 8~5的4-68型离心风机主要由叶轮、机壳、进风口等部分配直联电动机组成,No6. 3~20除上述部分外还有传动部分。
(1)叶轮由12片后倾翼形叶片焊接于曲线型轮盖与平板型的轮盘中间,均为钢板制造并经过静、动平衡校正,空气性能良好,效率高,运转平稳。
(2)机壳是用普通钢板焊接而成的蜗形体。机壳做成两种不同型式。No.2. 8~12. 5机做成整体,不能拆开。No16、20的机壳制成两开式,沿中分水平面分为两半,用螺栓连接
(3)进风口制成收敛式流线型整体结构,装于风机的侧面;与轴向平行的截面为曲线状,能使气体顺利进入叶轮,且损失较小。
(4)传动部分由主轴、轴承箱、滚动轴承、带轮或联轴器组成。

离心通风机

4-68型离心通风机的型式:

1、从电动机一侧正视,叶轮顺时针旋转,称为右旋风机,以“右”表示;叶轮逆时针旋转,则称左旋风机,以“左”表示。
2、4-68型离心通风机的出口位置,以机壳的出风口角度表示。机号No2. 8~6. 3出厂时均做成一种形式,使用单位根据要求,再安装成所需要的出风口位置,订货时不需注明;机号No8~12. 5出风口位置调整范围为0°~225°,间隔是45°;机号No16、20的出风口制成0°、90°、180°三种固定位置,不能调整,订货时需注明。
3、4-68型离心通风机的传动方式有A、B、C、D四种。No2. 8~5采用A式传动,No6. 3~12. 5采用C、D式传动,No16、20采用B式传动。


离心风机

4-68型离心通风机的用途:

1、4-68型离心通风机可用于一般工厂及大型建筑物的室内通风换气。

2、4-68型离心通风机既可用来输入气体,也可用来输出气体。

3、所输送的气体应为不超过80℃的空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许含有粘性物质,所含的尘土及硬质颗粒物不大于150mg/㎡。
